通常，变焦镜头可以分为前一类型的凸组和前一类型的凹组。不限于大口径变焦镜头，光学设计中最困难的事情是同时实现大光圈和大视角。因为标准变焦具有相对大的视角，所以它分别是由于孔径和视场角而产生的混合像差。有必要在没有像差的情况下进行校正。前面的凸组（图1）和前面的凹组（图2）都存在要使用的透镜类型。像差校正的瓶颈将是广角侧的周边性能和周边光量之间的平衡，以及远摄侧的中心和周边性​​能。设计者将被迫在凹组优先和凸组优先之间进行选择，具体取决于放置的权重。

先前类型的凸组将光通量与第一凸组会聚，使得其后面的凹组和凸组可以变得紧凑。由后透镜组中产生的亮度引起的像差比较容易校正，因此在远摄侧特别有效。然而，由于它从凸起组开始，因此不利于确保周边光强度，并且容易增加滤光器尺寸。相反，由于凹组引导型从凹透镜组开始，因此容易确保环境光量，并且具有广角侧的像差校正的有利特征。因此，就广角侧的设计容易性而言，争议导致凹组引导型。然而，由于在凹在凹弹起光通量大群开始群前述类型的，凸的组后面变大，需要有很强的屈光力。结果，像差量增加。因此，就在远摄侧的设计的容易性而言，军队被提升为前一类型的凸组。那时，无论做出哪种选择，都没有改变它是一个具有高度难度的规范。

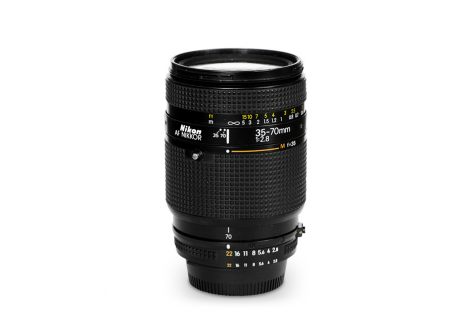

让我们分析Ai AF Zoom-Nikkor 35-70 mm F 2.8 S的发展历史。光学设计的完成大约是1986年春天。同年9月，发布试验图纸，重复试制，验证试验，真实试验，并于1987年冬季发布了批量生产图纸。它于1987年12月全面发布。负责光学设计的先生在本文中是光学部门光学部门注册的Kiyotaka Inabashi。Inotome先生是我新时代的好兄弟，但他是一个非常好的人。Inotome先生作为一名光学设计师严格使用神经来细节，是一个精心模拟的人。尤其是4组变焦镜头前凹组的知识很深，设计也很出色。此外，它是一个多才多艺的人，也具有计算凸轮的软件开发者方面，这是变焦镜头的IF所必需的。

通常Inotoshi先生是一个具有图案外观和宏伟和亮度的人，似乎是九州男孩。说到Inotome先生，我在绘制字母时自由地使用小尺子书写几何和漂亮的字母，一个接一个地画一幅画。此外，由Inotari先生创建的软件始终伴随着女性的名字。有一次，我问了Inotome先生。你到底是谁？但是，他没有透露真相。这仍然是一个谜。

首先，请参见横截面（图2）。此变焦镜头是4组变焦镜头前的凹组。第一个特征是第三凹组是固定的，第二凸组和第四凸组是成对移动的。这种配置是凹组前四组变焦镜头，其对像差校正的约束最大。为什么稻叶先生采取这种结构？镜筒设计和制造是一个考虑因素。该镜头的镜筒结构可仅由一个凸轮（曲线移动槽）和一个引线（线性移动槽）组成。也就是说，它与廉价的两组变焦机制相同。当然，简单的结构提高了镜片的生产率。当然，因为每个组的运动在光学设计方面受到限制，所以它成为一个非常大的障碍。在这种情况下，我很惊讶这个镜头实现了良好的像差平衡。

特别是畸变像差的微小变化只是技术人员的技能。此外，Inagome先生喜欢使用三个具有凹凸凹面的粘合镜片。它是一种在ED玻璃仍然昂贵且不易使用的时代实现复消色差消色化的技术。我没有使用任何ED玻璃用于这种变焦镜头，但色差的校正非常好。这也是一种工艺吗？

因此，远景真人结果和样本图像，让我们考虑从两个设计值的描述。首先，我们将从设计值考虑。首先，在广角侧，轴向色差和倍率色像差都很小，并且散光和场曲率较小是好的。失真像差也在-3％之内。接下来，它是在长焦端，但首先要看的是散光很小。场曲稍大，但散光越少，三维感觉越好，味道模糊。此外，畸变像差在+ 2.5％之内并且是好的。科马仍然有一些，但不违背形象是很难的，因为在软硬适中并存的锐度，我要说的是，刚刚成为适合人像像差平衡。

让我们看一下远景视图场景和示例。首先，虽然它是在广角侧，但它具有适度的对比度和开放时的分辨能力，并且是一个明显的写照。与中心部分相比，外围分辨率感略有下降，但很自然。从F4到F5.6的聚焦进一步提高了对比度和分辨率，并且周围环境的感知分辨率也提高了。当缩小到F8时，整个屏幕变得更均匀，并且获得具有良好对比度的最佳图像质量。并且在F11~22中，由于衍射效应，锐度逐渐降低。另一方面，长焦侧在打开时具有适度的对比度和分辨率，在柔软度方面具有核心，并且进行自然描述。从F4到F5.6的聚焦，锐度得到改善，周边图像也很清晰，图像质量也很好。专注于F8可进一步提高清晰度，从而获得最佳图像质量。衍射的影响逐渐开始出现在F11至F22中，并且锐度降低。

示例1是在广角端和孔打开时拍摄的。如果你看一个人的描述，你可以看到你有足够的锐度。此外，背景的模糊味道也可以作为广角镜头而不会塌陷。以中间焦距（f = 50mm）拍摄实施例2并打开孔。人和他们的周围环境有足够的锐度和对比度。

此外，没有描绘背景的习惯，它让我们感觉良好的模糊味道。在远摄侧和光圈打开的情况下拍摄示例3。如果你能看到解决一根头发的描绘能力，你可以理解你有足够的清晰度。此外，作为这一类的变焦镜头，我从背景中了解到模糊的味道也很简单。

到目前为止，您将通过解释了解Inotome先生的严肃方面。在这里，我将介绍一个可以理解Inotome先生兴奋的方面。

Inotoshi先生是过去设计师传统的清酒酿造者之一。你喝的酒越多，快乐就越明亮。年轻时，大井町的酒吧里有一个枕头，经常从酒吧委托离开商店门。然而，正如预期的那样，第二天早上的铁人无论喝多少都会让人耳目一新。我在Bali Bali做我的工作。让我告诉你一个关于这样一个美妙的Inagei-san何时结婚并节省时间的故事。我是同一家族企业。有时回家的路是一样的，经常一起喝酒回家。这是一天。像往常一样，我喝酒回家，我派了Inotome先生回家。在Inotome先生家门口有一个小公园，我们在入口处分开了。但那并不好。当我早上回到家里的时候，显然大约一个小时后。似乎Inotoshi先生在公园的长椅上感到痒痒。看起来Ironman Inagei先生每天都在日常工作中变得疲惫不堪。现在这是一段美好的回忆。
