作为此版本中首批改装的镜头之一，KO-120M 看起来有点尴尬，但激发了人们对其外观的尊重。

KO-120M 属于根据消球差方案制造的廉价电影投影镜头类别。与幻灯机和云光镜中使用的 Triplets 不同，KO 系列镜头具有 2 倍以上的光圈，而且它们具有未补偿的场曲，这将它们区别于参数相似的 35KP / OKP / RO 系列的投影像散，根据到平面方案。

在 35KP 和 RO 镜头中，也有消光片，这会导致名称混淆。例如，同样的 KO-120M 也出现在名称35KP 120 / 1.8 下，这就是为什么它会与 MMZ 生产的消散光混淆。anastigmata 和具有相同参数的 aplanates 之间的主要区别在于它们的质量：aplanates 的重量要轻得多。

尽管 35 毫米胶片画幅的尺寸与 APS-C 格式画幅大致相等，但该格式的所有苏联电影投影镜头都能很好地覆盖整个 36 * 24 毫米画幅。它们中的许多还具有令人印象深刻的后部，因此它们可以成功地用于单反相机（所有苏联平面镜头和 FR> 100 毫米的平面镜头）。光学参数非常严重的二级市场的低价和流行使得投影光学受到许多业余摄影师的欢迎，但它们的使用需要适应努力。5 年前我已经在 Radozhiv 展示过的“及膝”版本的原始KO-120M，在同一篇文章中，同样的镜头（3 年前制造）以完全适应的形式出现：已经配备了真正的聚焦螺旋面和来自死复现镜头 LOMO O-2 600/10 的巨大豪华光圈。

规格 [Yakovlev Handbook, v.1, p. 370]：

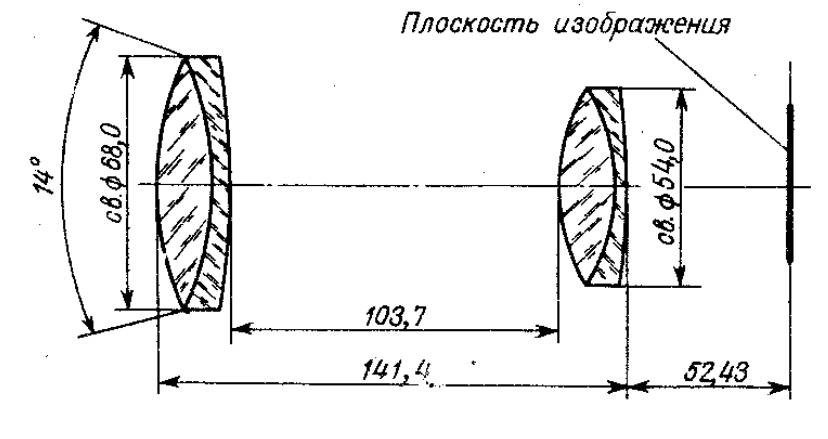

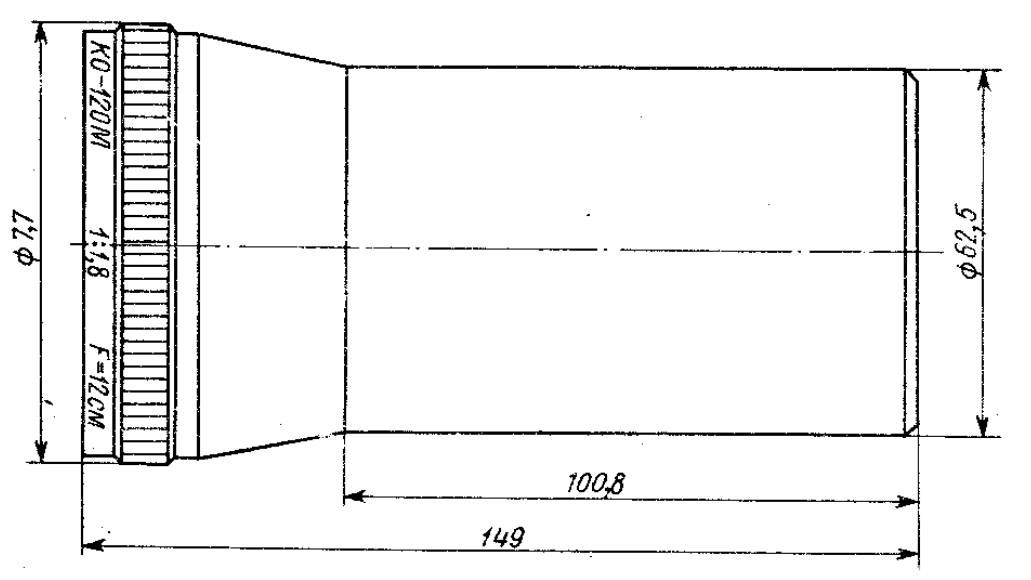

光学设计-aplanat，2组4片； 焦距 – 121,05 毫米； 相对孔径 – 1: 1,8; 视场角（在 35 毫米胶片上） – 14°； 后焦距 – 52,43 毫米； 透光系数 – 0,9; 原装镜头单元重量为655克； 特点——一个投影镜头，原镜头单元没有调焦和螺旋面。 原镜头单元机身几何参数：

适配特性

投影消光片是最昂贵且难以完全适应的投影镜头：与大多数平面无像散不同，无法在其外壳中安装内部光阑。这是由于消光透镜内表面的大光直径所致。因此，为了获得带有光阑的投影平面，必须为其光学器件制造新的外壳。

KO 镜头仅由两种胶水组成，这让生活变得更加轻松：一个新的镜头单元可以由两半组成，其中包含一个胶合座并通过光圈组件连接。正因为如此，安装了光圈的消光片在镜头单元的中间有一个非常典型的加厚 – 大光圈光圈位于其中，其直径大于或等于后镜头的直径。

由于缺乏当时最好的镜头，该镜头的镜头单元是由钢制成的。为了使透镜单元的内表面变黑，使用了施加到粘合剂基体上的气烟来做消光。

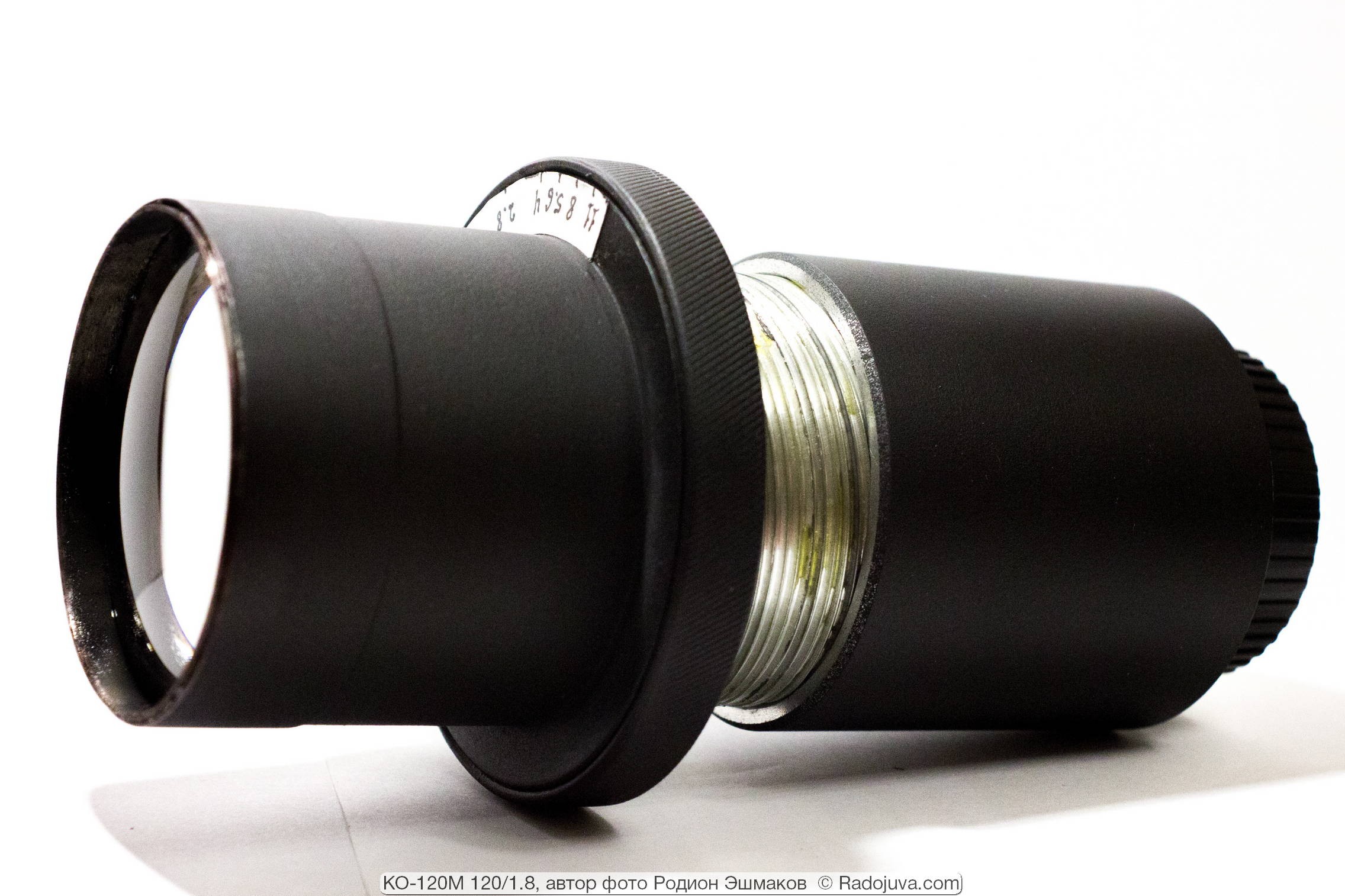

这种镜头的调焦器今天可以在速卖通上找到，但对于这种镜头，甚至在它们出现在市场上之前，就制造了一个简单的多通道硬铝螺旋面，提供非常短的最小对焦距离（约 40-50 厘米）和沉重的镜头块的柔和、平滑的运动。

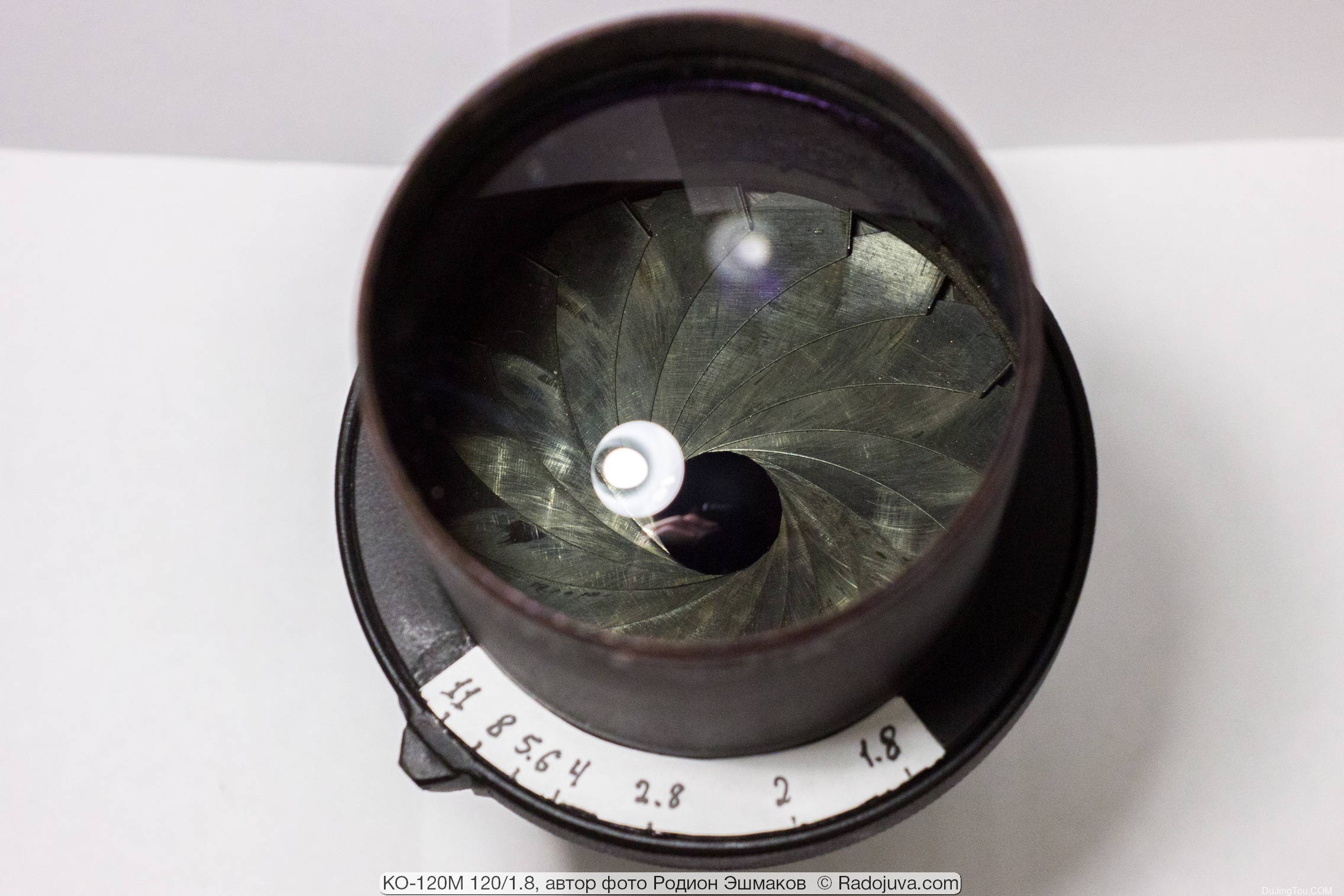

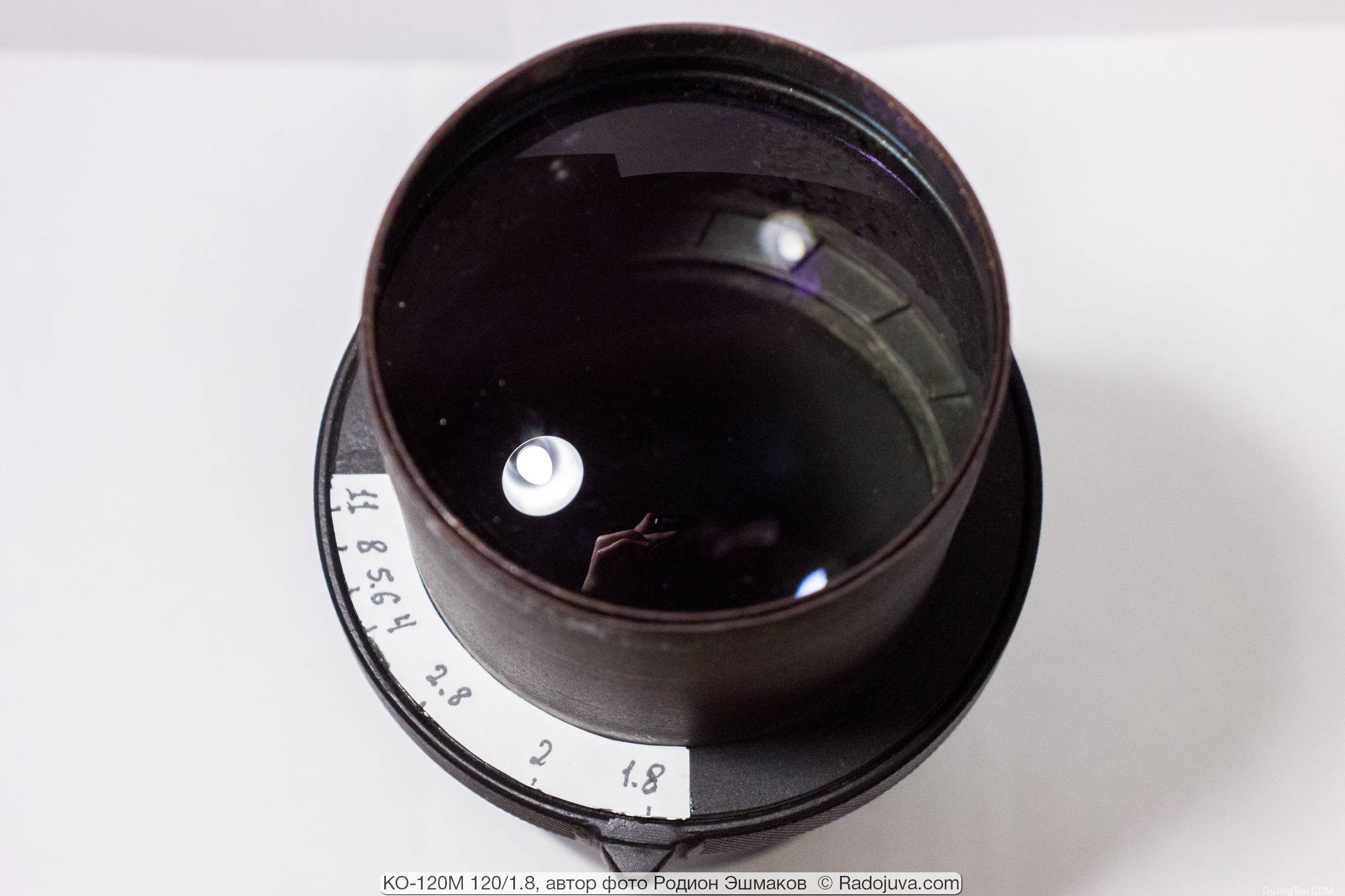

今天在速卖通上也可以找到 120 / 1.8 aplanat 的光圈，没有任何问题，但它们非常昂贵，有时寻找状况不佳的旧格式镜头似乎更合理。在这种情况下，使用了大而重的复制镜头 LOMO O-2 600/10 的相当不寻常的光圈。它有一种特殊的花瓣固定方式，同时又是一个“摇摇欲坠”的非整体式主体。但它的花瓣几乎是黑色的，洞口总是圆的。

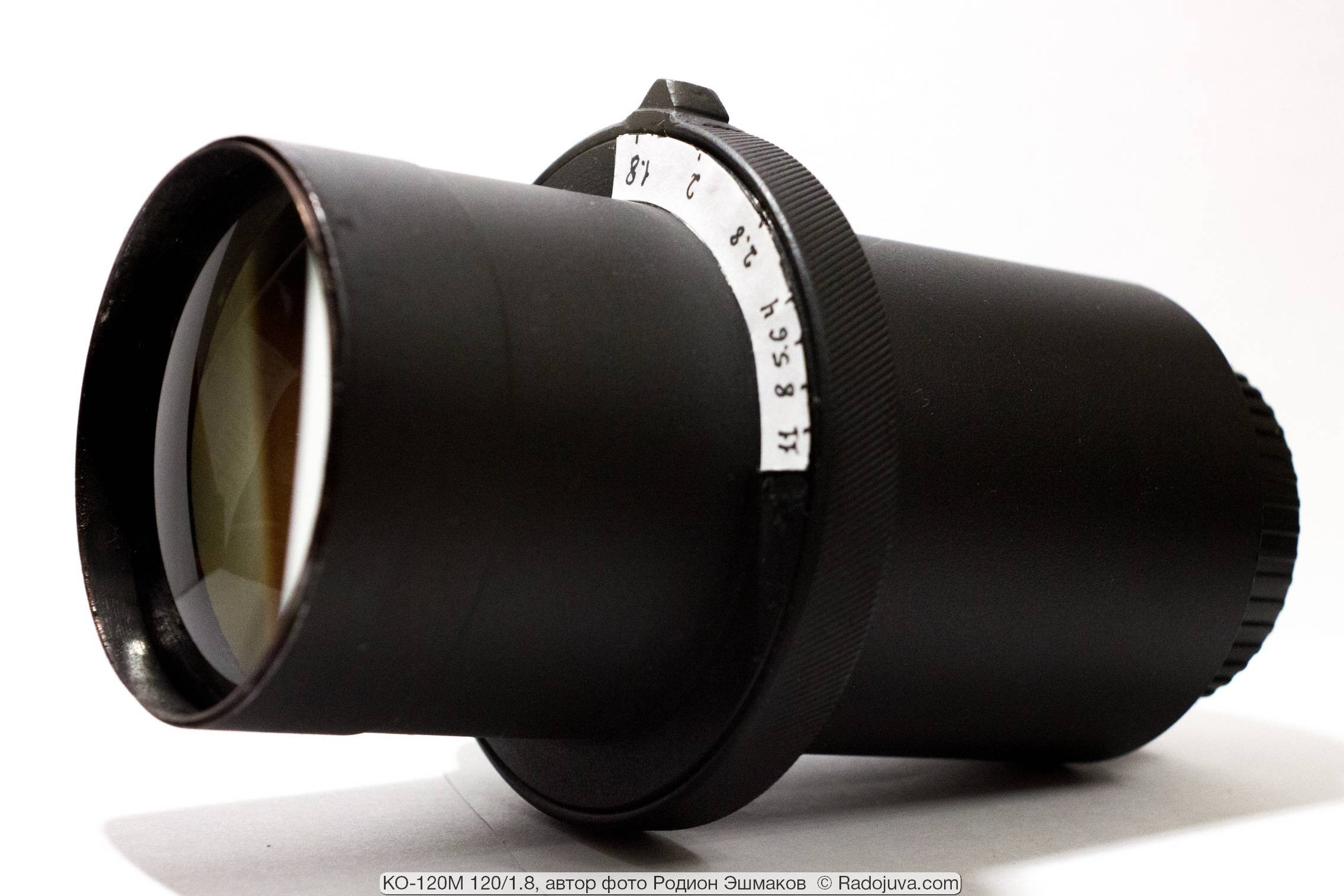

结果证明，改装后的 KO-120M 既笨重又体积大，这主要是由于不合适的透镜块材料和大螺旋面造成的。适配程序相当复杂，并且在不转动的情况下难以执行。另一方面，您可以找到充分利用原始机身细节和其他镜头细节的完全改编选项，例如，Igor Skupnov 的“自制镜头”：http://lens-club.ru/lenses /item/c_5212.html。然而，由于大量的管道工作和不准确，这种适应选项可能非常费力，因为更难以保持光学系统和工厂镜头距离的对齐。

光学特性

在开放光圈下，镜头在画面中心具有令人满意的清晰度，由于场的明显弯曲，该清晰度向边缘显着降低：当从中心移动到边缘时，焦点移向相机框架。在焦面内，由于场失真，图像边缘的分辨率也落后于中心。球面像差和色差是 F / 1.8-F / 2.2 光圈范围内最显着的缺陷。通过 f / 2.8，镜头变得非常锐利，尽管场曲无法通过低至 f / 8 的光圈来补偿，即使在 APS-C 格式下也是如此。因此，结果证明 aplanat 是一种非常特殊的镜片，需要采用与通常的 anastigmata 不同的构图方法。

在全画幅相机上，镜头有约 50% 的渐晕，这会影响散景：在画面边缘，混乱的圆盘变成典型的“柠檬”。再加上场曲，由于焦点的移动，画面边缘的模糊会增加，这会产生旋转的散景效果，这可能是一种适当的艺术技巧。由于 KO 系列镜头中弥散盘上亮度分布的性质和弥散盘的形状与平面镜头（又名 Helios-40）中的非常不同，因此 aplanates 的散景看起来非常奇特和不寻常。在小于 F / 2.8 的光圈下，镜头的背景模糊看起来像一个非常好的光学 135 / 2.8 镜头的散景，

由于镜头之间存在延伸的空白空间，KO-120M 在光线下的表现平平：尽管变黑，但很难克服反射。一个更有效的选择是不仅使用良好的黑化，而且使用光截光圈，但它们的使用会导致机身直径的急剧增加和镜头成本的灾难性上升。一般情况下，建议在镜头上使用遮光罩。

KO-120M 的色彩再现偏向暖色调，而且，在我看来，有点不寻常。最有可能的原因是内部光反射和（可能）使用的铅玻璃。

使用 KO-120M 拍摄照片很困难，尤其是使用全画幅相机时，场曲对形成的图像的贡献非常大。聚焦于中心点然后重新构图是完全不能接受的。镜头的景深很小，很难通过 JVI/EVI 读取。这种情况下最好的帮手是包围对焦。我也不得不在 A7s 上使用它，因为使用放大镜EVI进行精确对焦非常痛苦。

在全画幅相机上使用镜头最为可取，因为APS-C画幅中图像的特征不太明显，并且开光圈处的像差太大。

样片

结论

KO-120M 是一款非常不寻常的超高速长焦镜头。光学上是一个相当平庸的镜头，但在熟练的摄影师手中，这种光学可以创造奇迹。镜头可以为业余摄影师提供少量的极好的光圈，但完全适应 KO-120M（和其他 aplanats）需要大量的精力和金钱投入。
