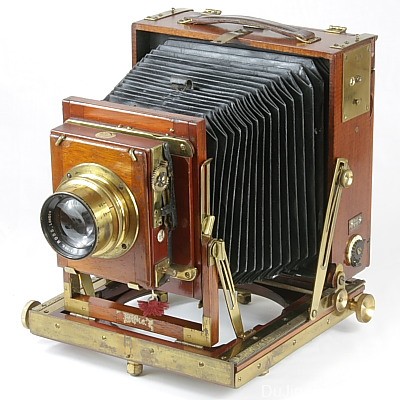

焦平面英制（c. 模型 1914年）
桑顿皮卡德制造公司 奥特林厄姆 英国
镜片：
f4.5, 7 1/10″ Zeiss Tessar。光圈到 f32。镜头也带有罗斯的名字。序列号 81969。
快门：
Thornton-Pickard 焦平面，速度 1/25 – 1/1000。对焦位置。 Thornton-Pickard T&I 卷帘，速度 1/15 – 1/60。
构造：
桃花心木，指关节。带有斜角的黑色皮革皮腔。
规格：
6 ½” x 4 ¾” 板固定在双深色幻灯片中。
对焦：
皮腔聚焦到 c。24″。三重延伸。三个聚焦小齿轮操作位于床前的内框架（向前运动），外框架（向后运动）在床的后面，另一个齿条和小齿轮沿着床移动后标准。直切齿轮齿条。
属性：
可拆卸镜头面板。倒退。底座中的转盘。
动作：
前升、横前（受百叶窗大小限制）、前倾、后倾。
和：
- 4 双深色幻灯片。
- 眼平直视取景器，单镜头。
- 说明书。TP案例。
Focal Plane Imperial 于 1907 年推出，它基于 Triple Extension Imperial，但除了放置在镜头后面的卷帘外，还包括一个内置焦平面快门。有一些变化：
- 引入时，焦平面仅提供半板尺寸，焦平面快门只有一个狭缝，通过改变弹簧张力提供 1/100 – 1/500 之间的速度。
- 1908 型号有三个狭缝：一个，全宽，用于聚焦；约 1 ½” 的秒用于较慢的速度，窄缝用于较快的速度。速度范围为 1/20 – 1/1000。
- 1909 型号的速度为 1/25 – 1/1000（这实际上可能与 1908 型号相同）。
- 1914 年上市了整板尺寸。
其他变化遵循普通的 Triple Extension Imperial 规范，特别是 1909/10 年推出的“三杆前”，这可以从十字前的两条水平黄铜条中看出。大约在 1914 年，后标准被放置在一个聚焦架上，聚焦小齿轮在右侧（使用时），在左侧有一个锁定环。
所述焦平面快门具有三个狭缝，在相机的右侧的旋钮（在使用时）卷绕快门，其是用于聚焦全宽所述第一位置，在按下时左边的小按钮允许盲为伤口进一步到第二个或第三个狭缝进行曝光。设置时，百叶窗上会显示狭缝编号。
Triple Extension Imperial 是 1904 年推出的中距离外景相机。
参考资料和注释：
BJA 1907，第。245. BJA 1908，p。203. BJA 1909, pp. 207, 735. BJA 1910, p. 183. BJA 1911，p。186. BJA 1912，p。190. BJA 1913 页。200. BJA 1914，p。212.
更多信息：
Holliday, Thornton-Pickard 相机和设备。
