双小齿轮，三脚架专利相机（1884年）
SD麦凯伦 曼彻斯特 英格兰
构造：
西班牙桃花心木，燕尾榫。黑色方角锥形皮腔。
格式：
6 ½” x 8 ½” 板固定在双深色幻灯片中。
对焦：
波纹管。双延伸，齿条和小齿轮运动到内框架。
属性：
倒退。可拆卸镜头面板。
动作：
前升、前倾、后摆、后倾。
注意事项：
牌匾上的地址：18 Brown St. Manchester。
Treble 专利标志着旧的 Kinnear 模式和更新的“Field camera”设计之间的界限，这种设计一直流行到爱德华时代末期。尽管有更多与相机相关的专利，但该相机仍被称为Treble专利。
早期的模型是由Billcliff制作的，1886年《BJA》上的McKellen广告称相机现在是在McKellen自己的场所制作的，1886年的Billcliff广告称他是制造商。1886年对照相机进行了改进；将前部标准叉连接到内齿条的原始方法被小齿轮所取代，皮腔的锥度更小，允许更大的镜头开口，固定黑色滑块的方法也被改变。广告强调照相机的轻便性和低廉的价格。
此示例介绍了1886年的改进，从地址牌匾来看，日期必须不晚于 1887 年。
与相机相关的早期（1884 年）专利有：
-
相机底部有一个转盘，因此无需三脚架顶部。底板上没有孔，因此必须从镜头面板上拆下镜头（安德伍德 1885 年的专利包括底板上的一个孔）。最右边的图像显示了三脚架固定的早期形式。
-
-
旋转镜头板使其能够向前摆动到底板上，而在折叠相机时前部标准向后摆动。相机正面有两个卡扣，一个安装在镜头板上，另一个安装在支柱上，将镜头板固定到支柱上，当关闭相机时，它们会移开以倾斜镜头板。在早期的例子中，前标准通过设置在相机前部的两个大铰链固定在对焦框架上，后来前标准在耳轴上旋转。
-
-
-
右图显示了早期型号相机上安装的挡块，它将聚焦限制为“单延伸”，然后提升相机底座上的弹簧以进行双延伸。这后来被一个固定挡块所取代，该挡块在双延伸极限处停止聚焦框的移动。。
-
通过将背部旋转到沿底板各边缘移动的板上而使背部水平摆动。弹簧夹将秋千锁定在空档位置，类似于Billcliff安装在桑顿旅游相机上的弹簧夹。
双小齿轮使相机的前部可以延伸用于长焦距镜头，并向后展开，接近后部标准，用于短焦距镜头。虽然后标准被固定在底板上，但可能被广角镜头切断。在这个例子中，当调焦框的末端向下转动时，允许摄影师在使用放大镜时靠近调焦屏幕。
转盘和回转台是可选的，也可使用铝装订。
参考资料和注释：
BP 319/1884。BP 6688/1884。BP 8463/1884。BP 16334/1884。BJA 1884, p. 六十七。BJA 1886, p. cxxii. BJA 1888, p. 102. BJA 1890，p。760. PA 1898，p。500。

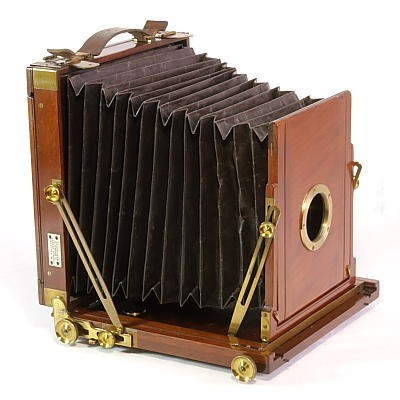

双小齿轮，三脚架专利（1884年）
SD麦凯伦 曼彻斯特 英格兰
镜头：
f6.5，7.56″ Cooke Series III，光圈到 f45。镜头盖。序列号 2698。
构造：
西班牙桃花心木，燕尾榫。紫红色方角锥形皮腔。
规格：
7 ½” x 5″ 板固定在双深色幻灯片中。
对焦：
皮腔。双延伸，齿条和小齿轮运动到内框架。
属性：
倒退。可拆卸镜头面板。
动作：
前升、前倾、后摆、后倾。
注意事项：
牌匾上的地址：18 Brown St. Manchester。
与：
- 3 双深色幻灯片。对焦布。
- 案例。
此示例具有 1886 年之前的早期标准固定和三脚架固定。该镜头可追溯到 1890 年代后期。
原文：http://www.earlyphotography.co.uk/site/entry_C710.html
翻译：毒镜
文章转载及图片已经得到了原作者授权，版权归原作者
网站：Early Photography
感谢站长的支持和授权，可以通过以下联系方式关注他。
邮箱: info#earlyphotography.co.uk
网址：http://www.earlyphotography.co.uk/
