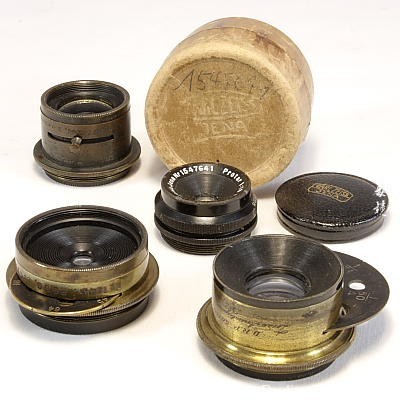

Anastigmats 消色散经典镜头资料Protar  普罗塔

Protar  普罗塔

卡尔蔡司  耶拿   德国

Anastigmats 消色散经典镜头资料Protar  普罗塔

系列 V. f16,86 毫米





镜头类型:

散光。4片两组。广角。

车轮停止到 f32。黄铜支架。对于四分之一板。由罗斯许可制造。



序列号:

12441,罗斯没有。



系列 V. f18, 8 ⅜”



轮挡标有 f 数字和蔡司(旧)刻度:f18 – f71 和 32 – 2。黄铜安装座。对于 11″ x 9″。由 Voigtländer 授权制造。



序列号:

48171,(1901)。



和:

法兰。

Anastigmats 消色散经典镜头资料Protar  普罗塔系列V从蔡司原来anastigmats之一,在生产保持了好几年,罗斯广告镜头直到第一次世界大战光圈时,首次引入了F18在19世纪90年代以后这增加到F16。罗斯当时的范围是从 86 到 1660 毫米。该镜头用于室内工作,大尺寸用于复印和加工工作。



参考资料和注释:

BP 6028/1890。BJA 1892,第。1117. BJA 1900, 48. BJA 1907, p。48. 辛克莱猫。1910,第。129. N&G 猫。1908,第。66. Abney,《指导》,第 4 页。94. 金斯莱克,第。82.

Protar  普罗塔



f18,8.5 厘米



光圈到 f45。黑漆黄铜底座。



序列号:

1547641 (1934)。



和:

帽。盒子。

Ross Wide-angle  罗斯广角(蔡司专利)

罗斯公司   伦敦  英国

系列 IIIa Protar。f8, 6″

镜头类型:

散光。

带有指向 f45 的外部指针的可变光阑。黑漆黄铜底座。

序列号:

4900。

Double Protar 双普塔

Anastigmats 消色散经典镜头资料Protar  普罗塔

VIIa 系列。f6.3, 6 ½”





镜头类型:

散光。敞篷车。

f6.3, 6 ½” 组合;f12.5, 11 ½” 前后组。光圈到 f45。螺钉安装以适合 N&G 方形反射器,卡口安装到前部组件。



序列号:

79337、79338。



VIIa 系列。f6.3, 5 ½”





镜头类型:

散光。敞篷车。f6.3,5 ½” 组合;f12.5,240 mm 前后组。光圈到 f45。安装在 N&G 方形反射器上。用于四分之一板。

序列号:

70778, 70790 (1904)。

和:
镜头盖。

Anastigmats 消色散经典镜头资料Protar  普罗塔系列VIIa的是已知Protar是范围的最好的。VII系列由四块玻璃制成,VIIa或Double Protar由VII系列的两个对称排列的组制成。两组不必具有相同的焦距。在英国,该镜头由 Ross 许可生产,长度为 4 – 42″,用于 VII,组合长度为 2 ⅜”。直到 1900 年,Protar 才被称为蔡司 Anastigmat。



参考资料和注释:

N&G 猫。1908,第。42. Neblette,《原则与实践》,p。117. Abney,《指导》,第 1 页。99. DRP 56109。

Protar 普罗塔



系列 IV。f6.3, 6.8″





镜头类型:

散光。敞篷车。

f6.3, 6.8″ 组合;f12.5, 300 mm 前后组。光圈到 f45。安装在 N&G 方形反射器上。用于 5″ x 4″。



序列号:

101235, 101236 (1908)。

Anastigmats 消色散经典镜头资料Protar  普罗塔是对称的 Protar 镜头之一,与早期的蔡司 Anastigmat 系列 IV 不同。它由两个对称排列的组组成,每组可以单独使用。在英国,这些镜头由 Ross 许可生产,单组焦距为 150 – 700 毫米,组合焦距为 87 – 407 毫米。系列 IV 取代了系列 VI。一年 – 1908 年 – Newman & Guardia 用新推出的 Series IV Protar 为 Square Reflector 做广告。这个例子有一个不寻常的安装座,配有一个外部卡口以连接到相机。安装座标有 7″ 和 14″。



参考资料和注释:

BJA 1909,第 47、82、721 页。DRP 196734。

Convertible Anastigmat  可转换去散光

f6.8,8 ½” 组合;16″ 分离。带有指向 f64 的外部指针的可变光圈。黄铜支架。



笔记:

不清楚这个镜头是什么。它带有蔡司的名字,但雕刻似乎不是蔡司的,也没有序列号。可能镜头是一个带有假铭文的快速直线。

最初的 Anastigmats 于 1890 年推出,由前面的旧式消色差透镜和使用新耶拿玻璃的消色差透镜组成,背面有两个或三个元件。

系列 日期 光圈 后组元素
1890年 7.2 2
1890年 12.5 2 广角
1890年 18 2 广角
一世 1891年 4.5 3 肖像
1891年 6.3 3
Ⅲa 1891年 9 2
Ⅱa 1893年 8 3

1893 年,蔡司推出了无需旧式消色差镜片的全校正镜片。

1893年 14.5 单组 3 个元素
通过 1893年 7.2 两个系列VI镜头
1894年 12.5 单组 4 个元素
VIIa 1894年 6.3 两款VII系列镜头
1908年 12.5 单组 3 个元素
1908年 6.3 两个系列IV镜片
